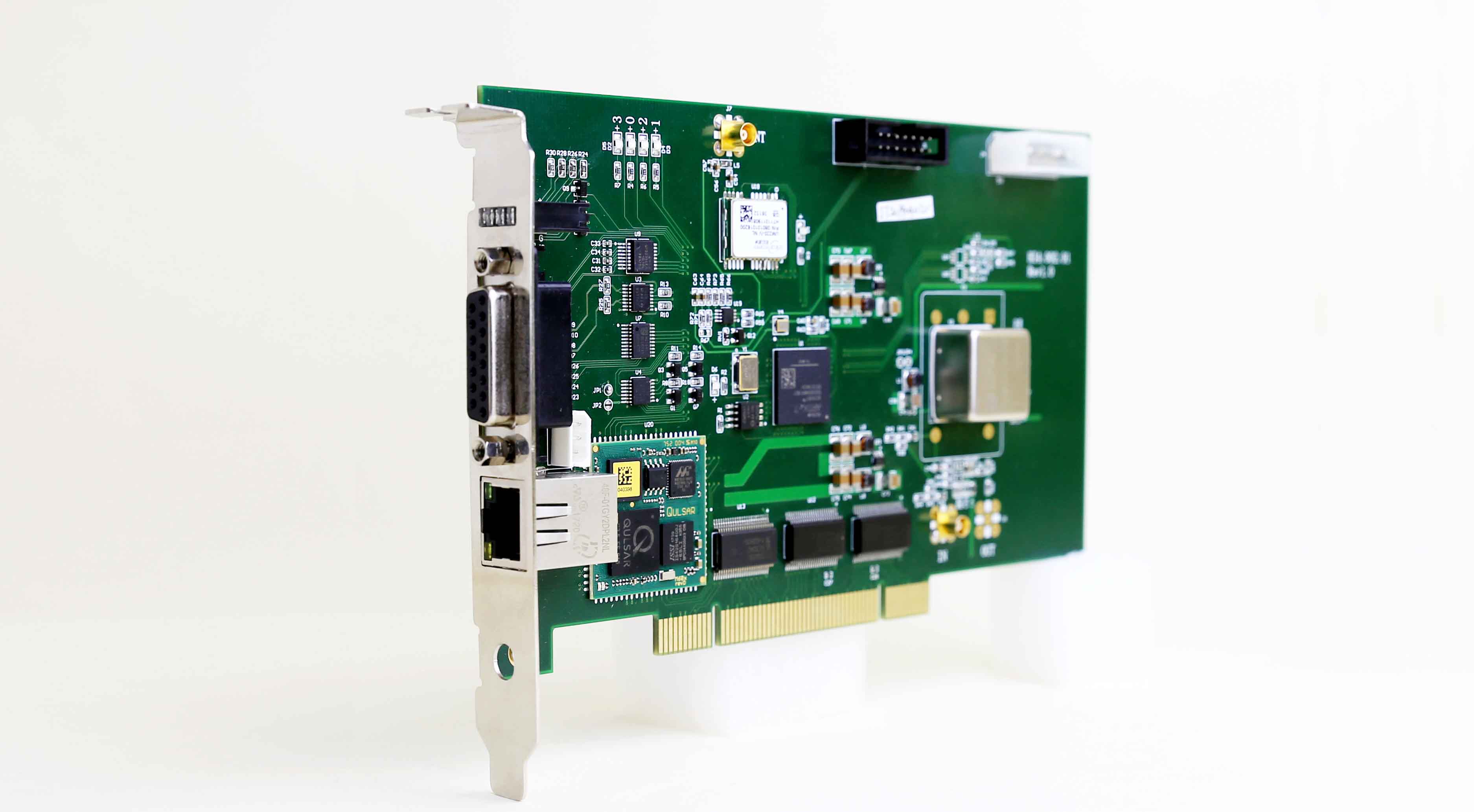

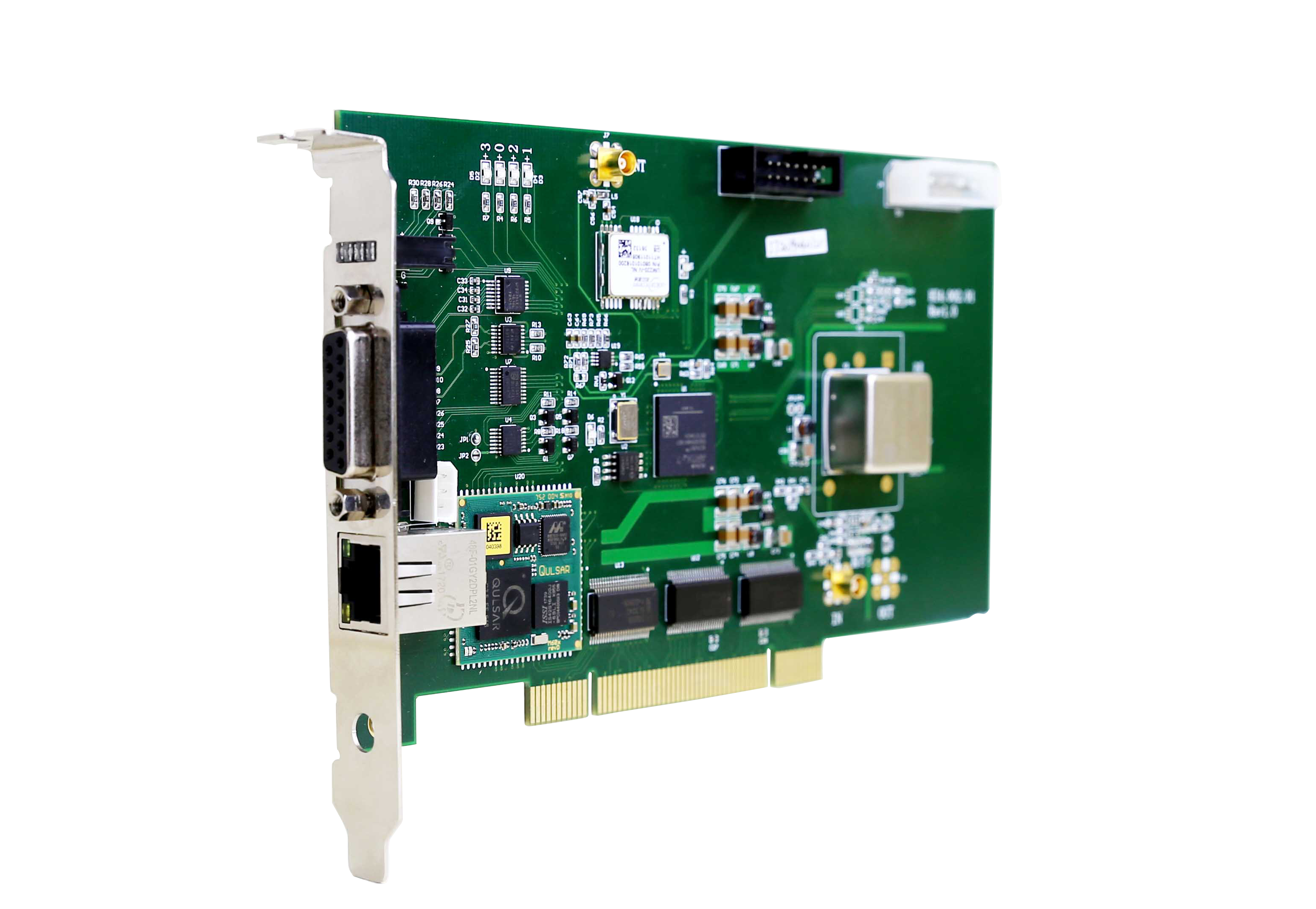

T503-PCIe PTP时钟卡

T503-PCIe PTP时钟卡

获取报价

概述

T503-PCIe PTP从时卡支持IEEE1588-2008(PTPv2)协议,通过PCIe接口直接服务器、工控机或PC授时。通过内存I/O映射和专有操作系统时间同步算法,实现高精时间同步。 时钟采用专业的IEEE1588处理芯片,内置恒温晶振、高效嵌入式操作系统。配合北斗邦泰高精度时间间隔测量技术及自适应精密频率测控技术,整体系统运行稳定、功耗低。读取时间精度优于1微秒,可还原出IPPS精度优于10ns,可广泛应用于通信系统、电力系统、数字广播电视系统、金融系统、航空航天系统等精密时钟服务场所。

重要特点

> PCIe总线授时精度优于1us

> 支持IEEE1588-2008(PTPv2)协议,兼容IEEE1588-2002协议

> 内置恒温精准,守时精度1ous/24h

> 标准100/1000M自适应以太网接口

> 支持标准1PPS、10MHz、TOD等多种时间码输出

> 可靠性MTBF达80000小时

技术指标

板卡性能:

从时钟源精度:PTP同步授时精度:30ns(网络直连)

PCI总线取时精度优于10微秒

输入:

PTP网口:RJ-45,1路,以太网接口,PTP授时

输出:

TOD: DB-9 ,1路,RS232电平,时间信息

10M TTL:SMA,1路

1PPS:SMA,1路,精度30ns(RMS)

物理及环境参数:

尺寸:标准PCIe板卡(101x150mm)

重量:0.5Kg

电源:PCIe插槽

工作温度:0℃~+60℃

存贮温度:-45℃~+85℃

湿度:95%无冷凝

功耗:5W

标准配置:

PCIe板卡      1块

3米网线     1根

中文说明书    1本

光盘       1张


T503-PCIe PTP时钟卡【PDF】数据表
