T700-M  密封抗干扰结构设计，体积小易于集成。内置进口高性能铷原子振荡器和北斗邦泰精密校频技术，大大减少铷频标固有漂移。设备具有低相噪、高瞬间稳定度、锁定快、输出接口丰富等特点，可广泛应用于通信、计量、科研、校准实验室的领域。

   铷原子钟由铷量子部分和压控晶体振荡器组成，压控晶体振荡器的频率经过倍频和频率合成，送到量子系统与铷原子跃迁频率进行比较。误差信号送回到压控晶体振荡器，对其频率进行调节，使其锁定在铷原子特有的能级跃迁所对应的频率上。铷原子频标短期稳定度可达到10-12量级，准确度为±5×10-11。锁定晶体振荡器频率为10MHz,经过分配放大器输出三路，一路直接输出10MHz正弦波，一路10MHz经分频滤波输出为5MHz正弦波。最后一路为1MHz输出。



> 高性能计量级频率标准

> 便携式结构设计

> 锁定速度快、低相位噪声、高稳定性

> 搭配一入四出分配放大器

> 选件支持秒脉冲外同步输入



输出信号:

10MHz 1路，BNC接口

正弦波，12dBm±1dB，50Ω驱动

漂移：≤1E-12/日  ≤3E-11/月

开机特性：5E-10 （开机5分钟）

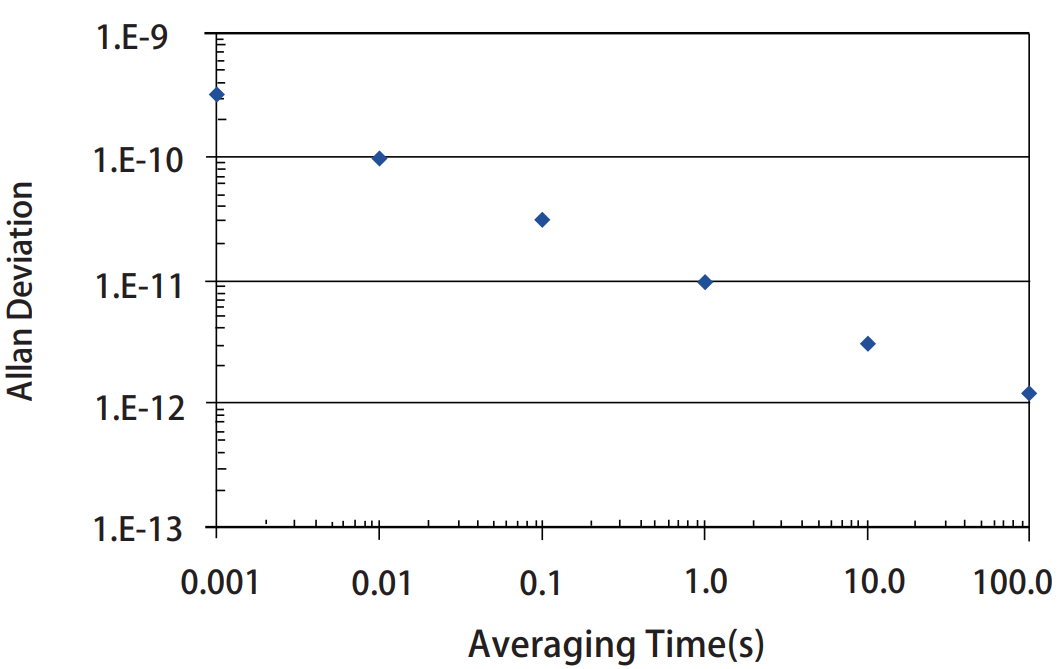

稳定度：

＜6 E -10/1ms

＜1 E -10/10ms

＜6 E -11/100ms

＜1 E -11/1s

＜5 E -12/10s

＜1 E -12/100s

相位噪声：

≤ -80dBc/Hz @1Hz

≤ -100dBc/Hz @10Hz

≤ -130dBc/Hz @100Hz

≤ -150dBc/Hz @1kHz

≤ -160dBc/Hz ≥10kHz

失真

谐波: ≤-50dBc

非谐波: ≤-100dBc

频率重现性

＜5 E -11 (断电24小时后)

内置频率调节旋钮:

前面板手动频率微调（多圈电位器）

频率调节灵敏度：（2~3）E-12/格

频率调节最大范围：±2 E -9

磁场灵敏度:

＜2 E -11/高斯(水平面或X.Y轴)

＜1 E -10/高斯(三维或Z轴)

指示灯:

电源状态、锁定状态

物理及环境参数:

尺寸： 200mm×130mm×44mm

重量： <1.5Kg

电源： DC 24V 5V

工作温度：-10℃―+50℃

存贮温度：-30℃―+60℃

湿度： 95％无冷凝

功耗：≤15W（启动时 ≤25W）

符合GJB2242-94《时统设备通用规范》3.9.1中关于电磁兼容的规定

标准配置:

主机              1台

1米电源线       1根

中文说明书      1本

1米信号线       1根
